• ความยืดหยุ่นสูง เข้าโค้งง่ายไม่ตีบขัด: ด้วยโครงสร้างการม้วนเกลียวแบบ Square-locked คุณภาพสูง ทำให้ท่อดัดโค้งงอได้รัศมีแคบโดยไม่หัก พับ หรือบี้แบน ช่วยให้ช่างทำงานง่ายในพื้นที่จำกัดหรือหน้างานที่มีสิ่งกีดขวางเยอะ

• ผิวภายในเรียบเนียน (Smooth Interior): ตะเข็บด้านในถูกรีดเก็บมุมอย่างดี ช่วยลดแรงเสียดทานขณะดึงสายไฟ (Wire Pulling) และป้องกันไม่ให้ขอบเหล็กบาดหรือขูดขีดฉนวนสายไฟฉีกขาด

• ความยาวคุ้มค่า 30 เมตรต่อเนื่อง: ยกลัง/ยกม้วนยาว 30 เมตร ทำให้เดินสายไฟระยะไกลได้ต่อเนื่องโดยไม่ต้องใช้ข้อต่อบ่อย ลดความเสี่ยงเรื่องสายไฟเกี่ยวสะดุด และประหยัดค่าอุปกรณ์ข้อต่อ

• วัสดุโครงสร้าง: ผลิตจากเหล็กกล้าชุบสังกะสี (Galvanized Steel) แบบจุ่มร้อน ทำให้มีความแข็งแรงทนทานสูง และทนต่อการกัดกร่อนจากสนิมได้ดี

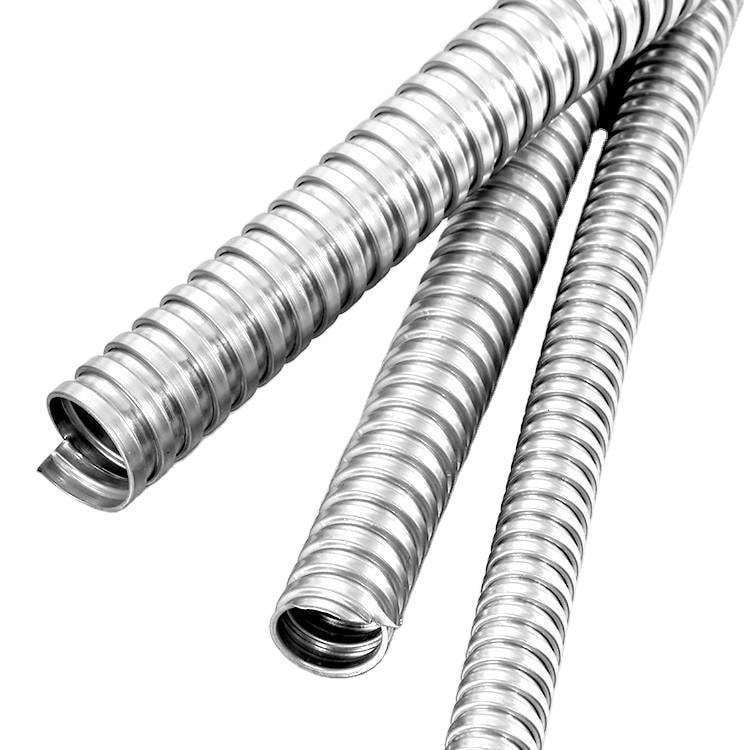

• โครงสร้างท่อ (Interlocked Design): ขึ้นรูปด้วยแผ่นเหล็กม้วนเกี่ยวเกาะกันเป็นแกนเกลียว (Square-locked หรือ Interlocked) ทำให้ท่อมีความยืดหยุ่นสูง สามารถโค้งงอได้ตามหน้างานโดยไม่หักหรือตีบ

• การปกป้องสายไฟ: ทำหน้าที่เป็นปลอกปกป้องสายไฟฟ้าและสายสัญญาณจากแรงกระแทก แรงกด ทับ รอยขีดข่วน รวมไปถึงสัตว์แทะ (เช่น หนู) ได้เป็นอย่างดี

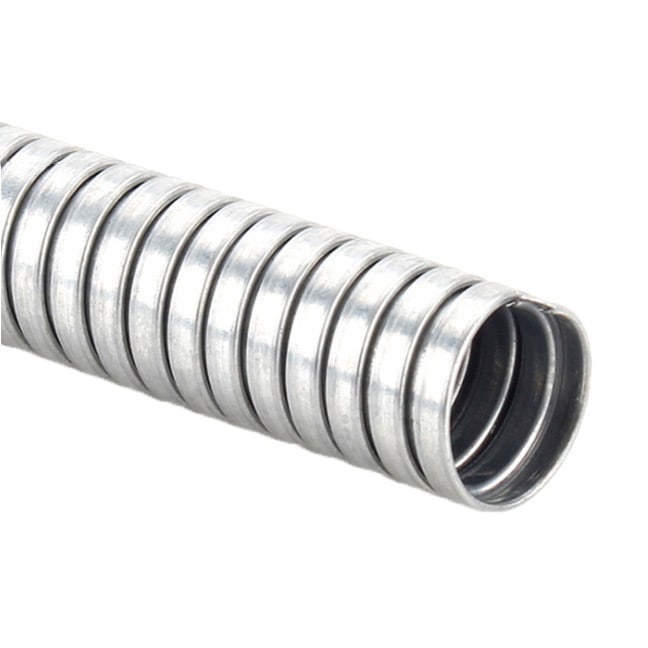

• ผิวภายในเรียบ: การม้วนตะเข็บออกแบบมาให้ด้านในเรียบพอสมควร ช่วยลดแรงเสียดทานและป้องกันไม่ให้ฉนวนของสายไฟถลอกหรือฉีกขาดระหว่างการร้อยสาย

• วัสดุ (Material): เหล็กกล้าชุบสังกะสีกันสนิม (Galvanized Steel)

• ขนาดระบุ (Trade Size): 3/4 นิ้ว (เทียบเท่าระบบเมตริกประมาณ 20-25 มิลลิเมตร)

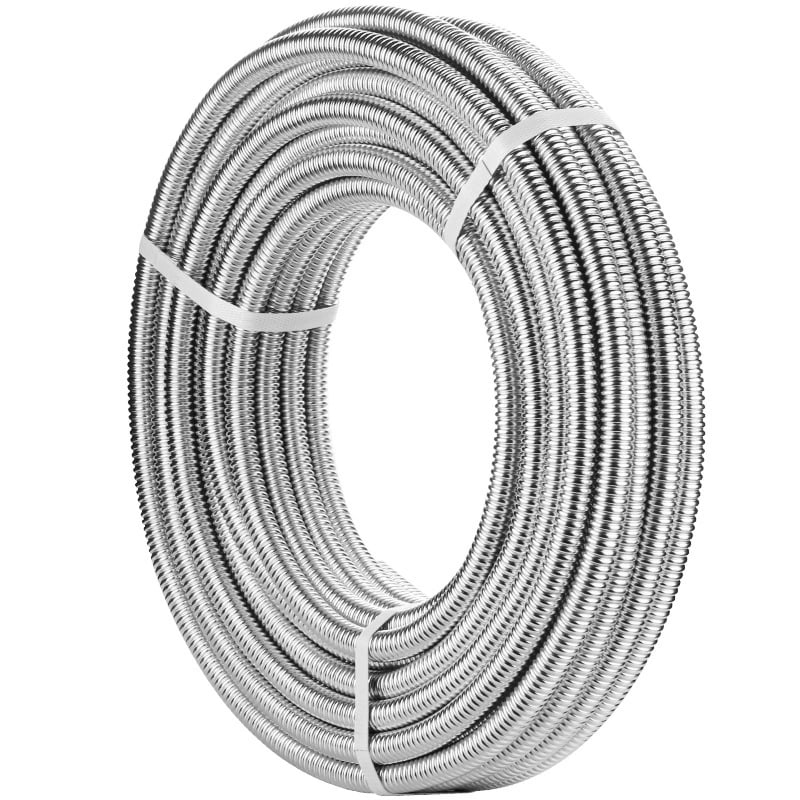

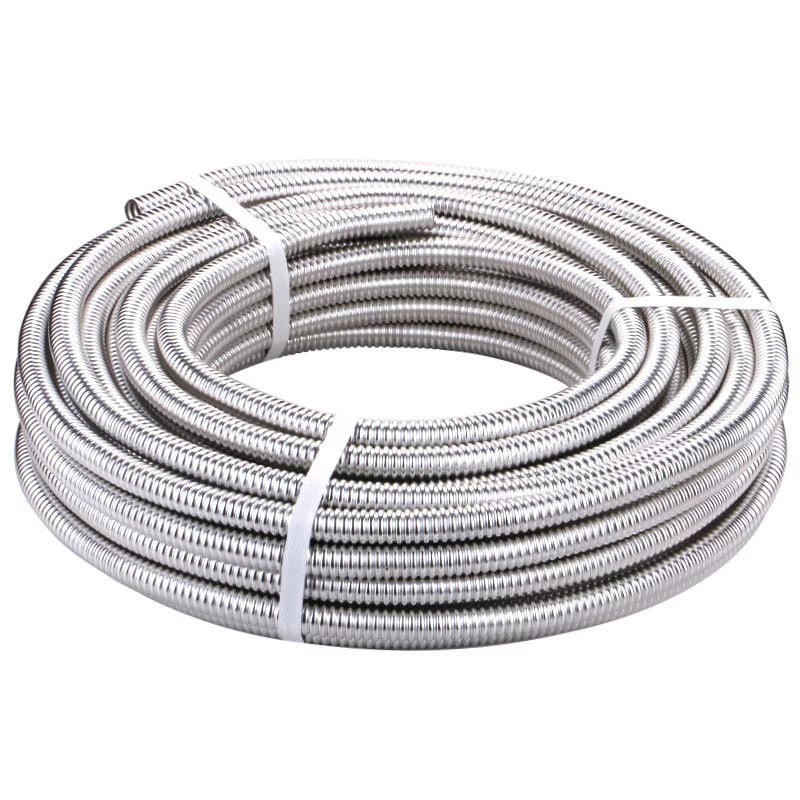

• ความยาวต่อม้วน (Length): 30 เมตร (เต็มม้วน)

• สี (Color): สีกัลวาไนซ์ / เงินเมทัลลิก (Zinc Silver)

• โครงสร้าง (Structure): แบบ Square-locked (แกนเกลียวเกี่ยวเกาะ) เพิ่มความแข็งแรงแต่ยืดหยุ่นดีเยี่ยม

1. อุปกรณ์ที่ต้องใช้ร่วมกันในการติดตั้ง (Required Accessories)

ในการติดตั้งท่ออ่อนเหล็กขนาด 3/4" จำเป็นต้องมีอุปกรณ์ยึดต่อที่แมตช์กับขนาดท่อ ดังนี้:

• คอนเนคเตอร์ท่ออ่อนเหล็ก (Flexible Conduit Connector) ขนาด 3/4": มี 2 แบบหลัก ๆ คือ

  • แบบตรง (Straight) สำหรับต่อเข้าตู้ไฟ (Consumer Unit) หรือบล็อกพักสาย (Handy Box/Square Box)

  • แบบงอ 90 องศา (90° Elbow) สำหรับจุดที่ต้องการหักมุมฉากเข้าตู้

• ข้อต่อผสม (Combination Coupling) ขนาด 3/4": ใช้สำหรับต่อเชื่อมระหว่างท่ออ่อนเหล็กกับท่อโลหะหนาปานกลาง (EMT) ขนาด 3/4" ในจุดเปลี่ยนผ่านการเดินท่อ

• แคล้มจับท่อ (Conduit Strap/Clip) ขนาด 3/4": แคล้มประกับหรือแคล้มรัดรูปตัวซี (C-Channel หรือแคล้มเหล็กจับท่ออ่อน) สำหรับยึดท่อติดกับผนังหรือโครงสร้างอาคาร

2. ขั้นตอนการติดตั้ง (Installation Steps)

ขั้นตอนที่ 1: การตัดท่อ (Cutting)

• ใช้เลื่อยตัดเหล็ก (Hack Saw) หรือคัตเตอร์ตัดท่ออ่อนโดยเฉพาะ ตัดลงบนข้อต่อเกลียวของท่อ

• ข้อควรระวัง: หลังจากเลื่อยขาดแล้ว ตรงปลายท่อจะมีคมเหล็กและเศษครีบ (Burrs) ให้ใช้ตะไบหรือเครื่องมือลบคมแต่งขอบท่อด้านในให้เรียบเนียน เพื่อไม่ให้ขอบเหล็กบาดฉนวนสายไฟตอนร้อยสาย

ขั้นตอนที่ 2: การเข้าหัวคอนเนคเตอร์ (Fitting)

• สวมคอนเนคเตอร์ขนาด 3/4" เข้าที่ปลายท่ออ่อนเหล็ก หมุนบิดเกลียวให้แน่นจนท่ออ่อนยึดเข้ากับคอนเนคเตอร์อย่างมั่นคง ไม่หลุดง่ายเมื่อโดนดึงรั้ง

ขั้นตอนที่ 3: การยึดตำแหน่งท่อ (Supporting & Fixing)

• นำแนวท่อไปวางตามตำแหน่งที่ต้องการติดตั้ง (เช่น บนฝ้าเพดาน หรือตามโครงผนังเบา)

• ยึดท่อด้วยแคล้มจับท่อทุก ๆ ระยะ ไม่เกิน 1.5 เมตร และต้องติดแคล้มยึดห่างจากกล่องต่อสาย (Box) หรือคอนเนคเตอร์ไม่เกิน 30 เซนติเมตร เพื่อป้องกันไม่ให้ท่อหย่อนหรือดึงรั้งจนหลุดจากกล่อง

ขั้นตอนที่ 4: การร้อยสายไฟ (Wire Pulling)

• ใช้ลวดร้อยสายไฟ (Fish Tape) สอดทะลุผ่านท่ออ่อนเหล็กความยาว 30 เมตร

• ผูกปลายสายไฟเข้ากับฟิชเทป จากนั้นค่อย ๆ ดึงสายไฟย้อนกลับมา โดยแนะนำให้พ่นน้ำยาร้อยสายไฟ (Wire Pulling Lubricant) หากเป็นการดึงสายระยะไกล เพื่อช่วยให้ลื่นไหลและลดการเสียดสีกับตะเข็บเหล็กด้านใน

การรับประกันความเสียหายจากการผลิต (Manufacturing Defects): รับประกันคุณภาพเนื้อเหล็กกัลวาไนซ์ โครงสร้างการม้วนเกลียว (Square-locked) และความหนาของท่อให้เป็นไปตามมาตรฐานของแบรนด์ V.E.G. หากพบว่าท่อมีความเสียหาย แตก ปริ คลายเกลียว หรือชำรุดตั้งแต่เปิดม้วนใช้งาน สามารถแจ้งเคลมเปลี่ยนสินค้าชิ้นใหม่ได้

• ห้ามเดินท่ออ่อนยาวเกินไป: ตามมาตรฐานการติดตั้งทางไฟฟ้า (เช่น มาตรฐาน วสท.) ท่ออ่อนเหล็กชนิดนี้ควรใช้ในจุดเชื่อมต่อสั้น ๆ เช่น ช่วงต่อเข้ามอเตอร์ เครื่องจักร หรือโคมไฟ โดยทั่วไปไม่ควรเดินท่อยาวต่อเนื่องเกิน 1.5 - 3 เมตรต่อจุด (ยกเว้นงานในฝ้าเพดานที่เข้าถึงได้เพื่อการซ่อมบำรุง)

• ห้ามหักงอเกินพิกัด: การดัดโค้งท่อห้ามดัดจนหักมุมเกินไป (รัศมีการดัดโค้งขั้นต่ำต้องเป็นไปตามที่ผู้ผลิตกำหนด) เพื่อป้องกันไม่ให้โครงสร้างเกลียวเหล็กคลายตัวหรือบี้แบนจนร้อยสายไม่ได้

• ห้ามใช้ในพื้นที่เปียก/ภายนอกอาคาร: เนื่องจากท่ออ่อนเหล็กกัลวาไนซ์นี้ไม่มีเปลือกพลาสติกหุ้ม ผิวน้ำหรือความชื้นสามารถซึมเข้าตามร่องเกลียวได้ง่าย จึงห้ามติดตั้งภายนอกอาคาร หรือในบริเวณที่เปียกชื้นเด็ดขาด

• ระบบสายดิน: แม้ตัวท่อจะเป็นโลหะ แต่โครงสร้างแบบ Interlock ไม่สามารถใช้เป็นตัวนำสายดินที่สมบูรณ์ได้ ดังนั้น จำเป็นต้องเดินสายดิน (Ground Wire) รวมเข้าไปในท่อพร้อมกับสายเส้นไฟและนิวทรัลเสมอ เพื่อความปลอดภัย

• งานเชื่อมต่อเข้าเครื่องจักรและมอเตอร์ (Machine & Motor Connections): นิยมใช้เดินสายไฟช่วงสั้น ๆ จากท่อโลหะหนาแบบแข็ง (เช่น EMT หรือ RSC) เข้าสู่มอเตอร์ไฟฟ้า, ปั๊มน้ำ, หรือเครื่องจักรในกระบวนการผลิต เนื่องจากแรงสั่นสะเทือน (Vibration) ของเครื่องจักรจะไม่ทำให้ท่อหรือระบบสายไฟเสียหาย ความยืดหยุ่นของท่ออ่อนจะช่วยซับแรงสั่นสะเทือนได้ดี

• งานเดินสายไฟเหนือฝ้าเพดาน (Concealed Ceiling Wiring): เหมาะมากสำหรับระบบไฟแสงสว่าง (Lighting) และระบบปรับอากาศเหนือฝ้าโครงสร้างอาคาร หรือผนังเบา ซึ่งเป็นจุดที่มีคาน เสา หรือท่อระบบอื่น ๆ กีดขวาง ทำให้ไม่สามารถดัดท่อแข็งหลบหลีกได้สะดวก

• จุดเชื่อมต่อโคมไฟ (Luminaire Drops): ใช้ในการเดินสายไฟจากกล่องพักสาย (Junction Box) หลัก ย้อยลงมาเข้าที่ตัวโคมไฟประเภทต่าง ๆ เช่น โคมไฟฝังฝ้า (Downlight) เพื่อความสะดวกในการติดตั้งและเคลื่อนย้ายระยะใกล้ตอนบำรุงรักษา

• งานระบบสัญญาณและสื่อสาร (Signal & Communication Lines): ใช้ร้อยสายสัญญาณ, สายแลน (LAN), สายกล้องวงจรปิด (CCTV) หรือสายไฟควบคุม (Control Cable) ภายในอาคารเพื่อป้องกันสัญญาณรบกวนและป้องกันสายขาดจากสิ่งกระทบกระเทือนภายนอก

• ห้ามเดินท่ออ่อนยาวเกินไป: ตามมาตรฐานการติดตั้งทางไฟฟ้า (เช่น มาตรฐาน วสท.) ท่ออ่อนเหล็กชนิดนี้ควรใช้ในจุดเชื่อมต่อสั้น ๆ เช่น ช่วงต่อเข้ามอเตอร์ เครื่องจักร หรือโคมไฟ โดยทั่วไปไม่ควรเดินท่อยาวต่อเนื่องเกิน 1.5 - 3 เมตรต่อจุด (ยกเว้นงานในฝ้าเพดานที่เข้าถึงได้เพื่อการซ่อมบำรุง)

• ห้ามหักงอเกินพิกัด: การดัดโค้งท่อห้ามดัดจนหักมุมเกินไป (รัศมีการดัดโค้งขั้นต่ำต้องเป็นไปตามที่ผู้ผลิตกำหนด) เพื่อป้องกันไม่ให้โครงสร้างเกลียวเหล็กคลายตัวหรือบี้แบนจนร้อยสายไม่ได้

• ห้ามใช้ในพื้นที่เปียก/ภายนอกอาคาร: เนื่องจากท่ออ่อนเหล็กกัลวาไนซ์นี้ไม่มีเปลือกพลาสติกหุ้ม ผิวน้ำหรือความชื้นสามารถซึมเข้าตามร่องเกลียวได้ง่าย จึงห้ามติดตั้งภายนอกอาคาร หรือในบริเวณที่เปียกชื้นเด็ดขาด

• ระบบสายดิน: แม้ตัวท่อจะเป็นโลหะ แต่โครงสร้างแบบ Interlock ไม่สามารถใช้เป็นตัวนำสายดินที่สมบูรณ์ได้ ดังนั้น จำเป็นต้องเดินสายดิน (Ground Wire) รวมเข้าไปในท่อพร้อมกับสายเส้นไฟและนิวทรัลเสมอ เพื่อความปลอดภัย
