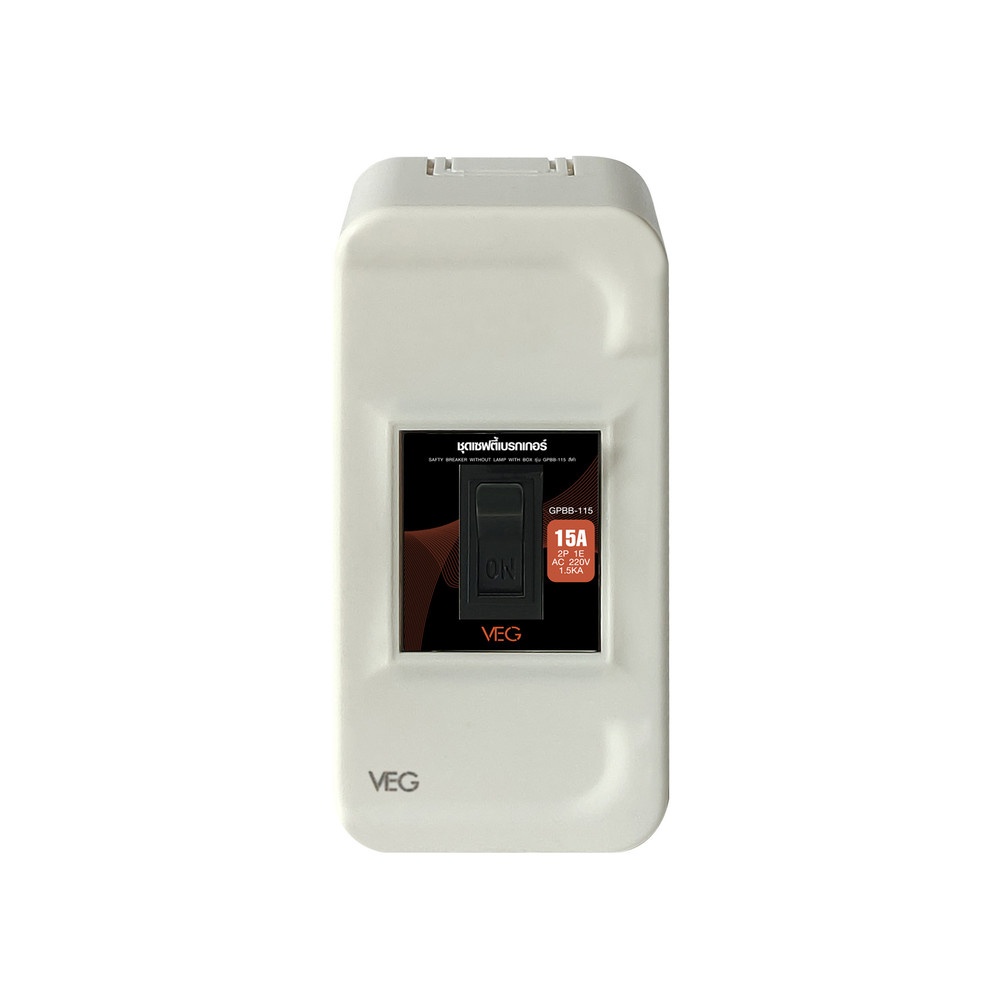

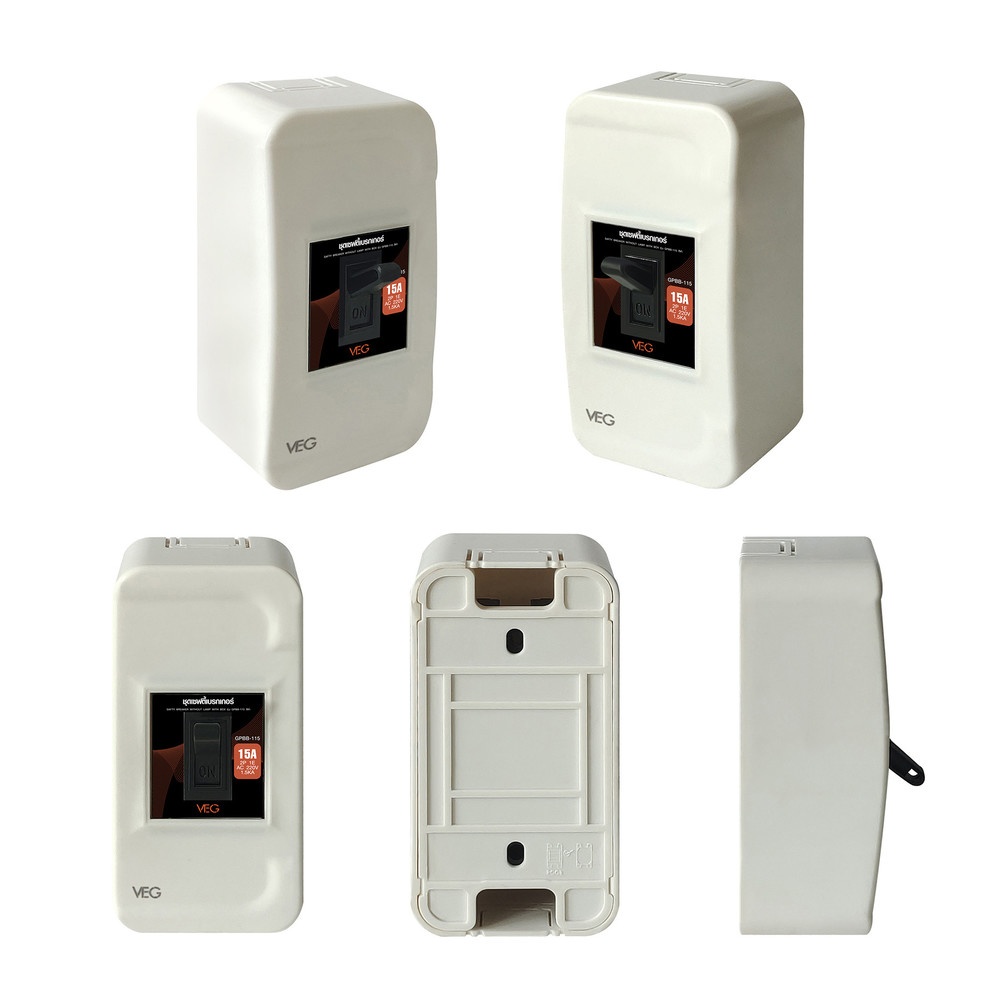

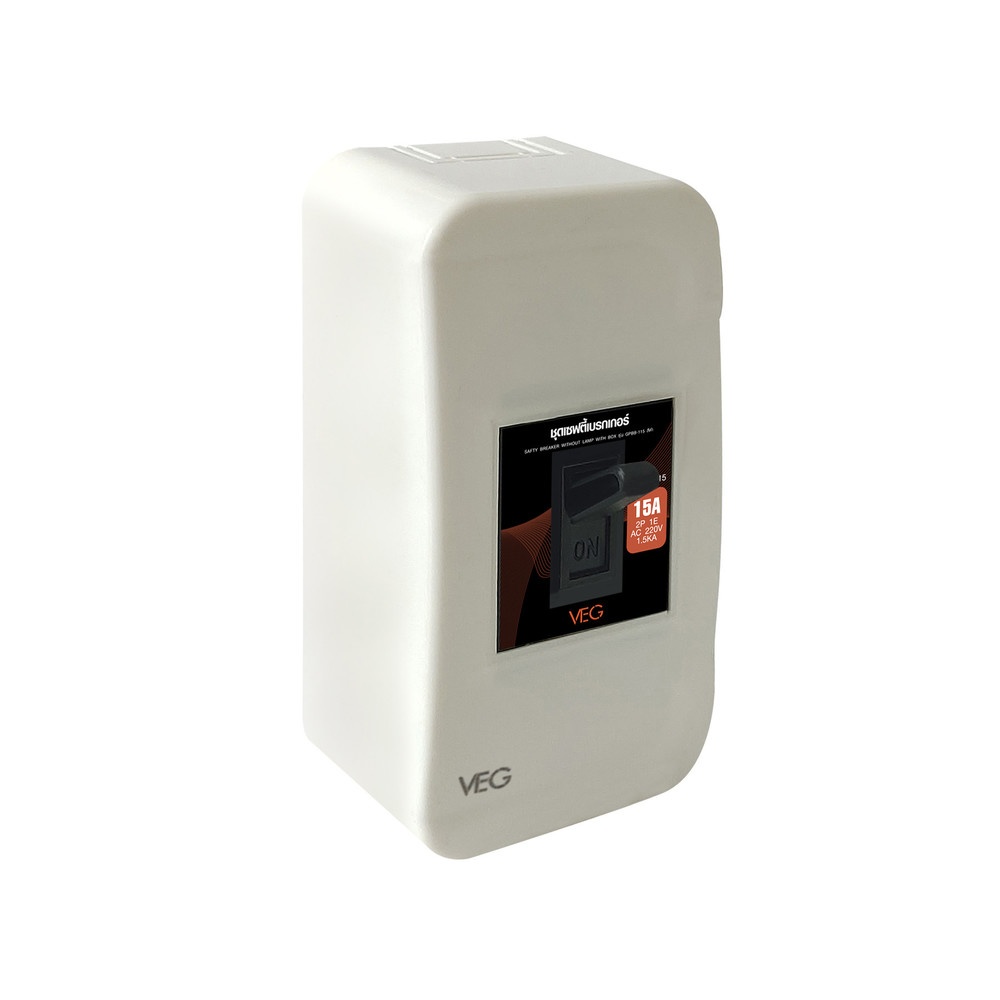

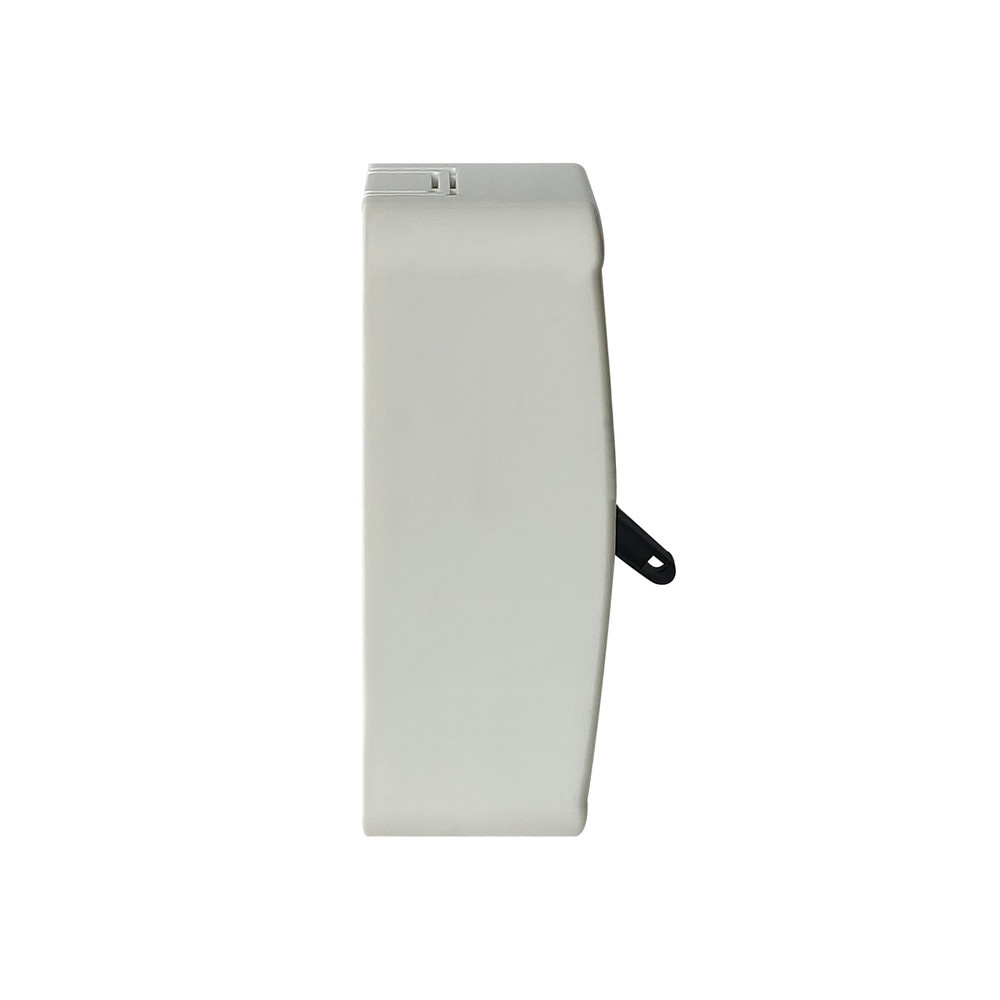

รองรับกระแสไฟ 15A ป้องกันการเกิดอุณหภูมิสูงเกินพิกัด
เหมาะกับการใช้งานทั่วไป เช่น ใช้ควบคุมเครื่องปรับอากาศ หรืออุปกรณ์ไฟฟ้าต่าง ๆ เพื่อป้องกันไฟฟ้าลัดวงจร สะดวกและติดตั้งง่าย คุ้มค่า

ความสามารถในการตัดกระแสไฟฟ้าลัดวงจร (ค่า IC) 1.5kA 1 เฟส จำนวนขา 2 Pole รองรับแรงดันไฟฟ้า 220 โวลต์ ใช้ติดตั้งเพื่อป้องกันการใช้กระแสไฟฟ้าลัดวงจร

1. ชุดสำเร็จรูป สะดวก พร้อมใช้: ไม่ต้องเสียเวลาเลือกซื้อเบรกเกอร์และกล่องแยกกัน มั่นใจได้ว่าอุปกรณ์เข้าชุดกันพอดี ประหยัดเวลาในการจัดหาของและติดตั้ง
2. ดีไซน์สีดำเข้มทั้งชุด (All-Black Aesthetics): สวยงาม ดุดัน ทันสมัย เหมาะสำหรับติดตั้งบนผนังปูนเปลือย ผนังสีเข้ม หรือเป็นจุดตัดสายตาบนผนังสีอ่อน เข้ากับเทรนด์การแต่งบ้านยุคใหม่
3. มาตรฐานความปลอดภัย 15A: รองรับกำลังไฟได้ตามมาตรฐานที่นิยมใช้ในบ้านพักอาศัย ตัดไฟได้รวดเร็วแม่นยำเมื่อเกิดเหตุฉุกเฉิน
4. ติดตั้งง่าย: กล่องแบบวางลอยเหมาะสำหรับทั้งบ้านสร้างใหม่และงานรีโนเวทที่ไม่ต้องการเจาะฝังผนัง

ลักษณะการใช้งานที่เหมาะสม (สำหรับพิกัด 15A):
เหมาะสำหรับใช้เป็นจุดควบคุมและป้องกันไฟเฉพาะจุดสำหรับอุปกรณ์ไฟฟ้าทั่วไป เช่น:

• เครื่องปรับอากาศ (แอร์): ขนาด 9,000 - 13,000 BTU
• เครื่องทำน้ำอุ่น: ขนาดไม่เกิน 3,500 วัตต์
• วงจรปลั๊กไฟทั่วไป: ในห้องนอน, ห้องนั่งเล่น, ห้องทำงาน
• ปั๊มน้ำอัตโนมัติ ขนาดเล็ก-กลาง

แนวทางการติดตั้งชุดเซฟตี้เบรกเกอร์ V.E.G. รุ่น GPBB-115 (15A สีดำ)

⚠️ คำเตือนเพื่อความปลอดภัยสูงสุด:

• การติดตั้งอุปกรณ์ไฟฟ้า ต้อง ดำเนินการโดย ช่างไฟฟ้าผู้ชำนาญ
• อันตรายถึงชีวิต! ต้องทำการ ตัดกระแสไฟฟ้าจากแหล่งจ่ายไฟหลัก (ตู้เมน) ก่อนเริ่มปฏิบัติงานทุกครั้ง และตรวจสอบซ้ำด้วยไขควงวัดไฟว่าไม่มีไฟแล้วจริงๆ

1. สิ่งที่ต้องเตรียม (Prerequisites)

• ชุดสินค้า GPBB-115: (ประกอบด้วยกล่องลอยสีดำ, เบรกเกอร์ 15A สีดำ, สกรู)
• สายไฟ: สำหรับพิกัด 15A ต้องใช้สายไฟที่มีขนาดหน้าตัดทองแดงอย่างน้อย 2.5 sq.mm. (ตารางมิลลิเมตร)
• เครื่องมือ: สว่าน (สำหรับเจาะผนังฝังพุก), ไขควงวัดไฟ, ไขควงปากแฉก, คีมปอกสายไฟ, คีมตัดสายไฟ, ระดับน้ำ, ดินสอ, ตลับเมตร

2. ขั้นตอนการติดตั้ง (Installation Steps)

ขั้นตอนที่ 1: เตรียมสถานที่และกล่อง

1. ตัดไฟที่เมนหลัก และตรวจสอบด้วยไขควงวัดไฟ
2. กำหนดตำแหน่งติดตั้งบนผนัง ใช้ระดับน้ำจับให้ตรง แล้วใช้ดินสอมาร์คจุดรูยึดตามรูที่ฐานกล่อง
3. เจาะรูที่ผนัง ฝังพุกพลาสติกให้เรียบร้อย

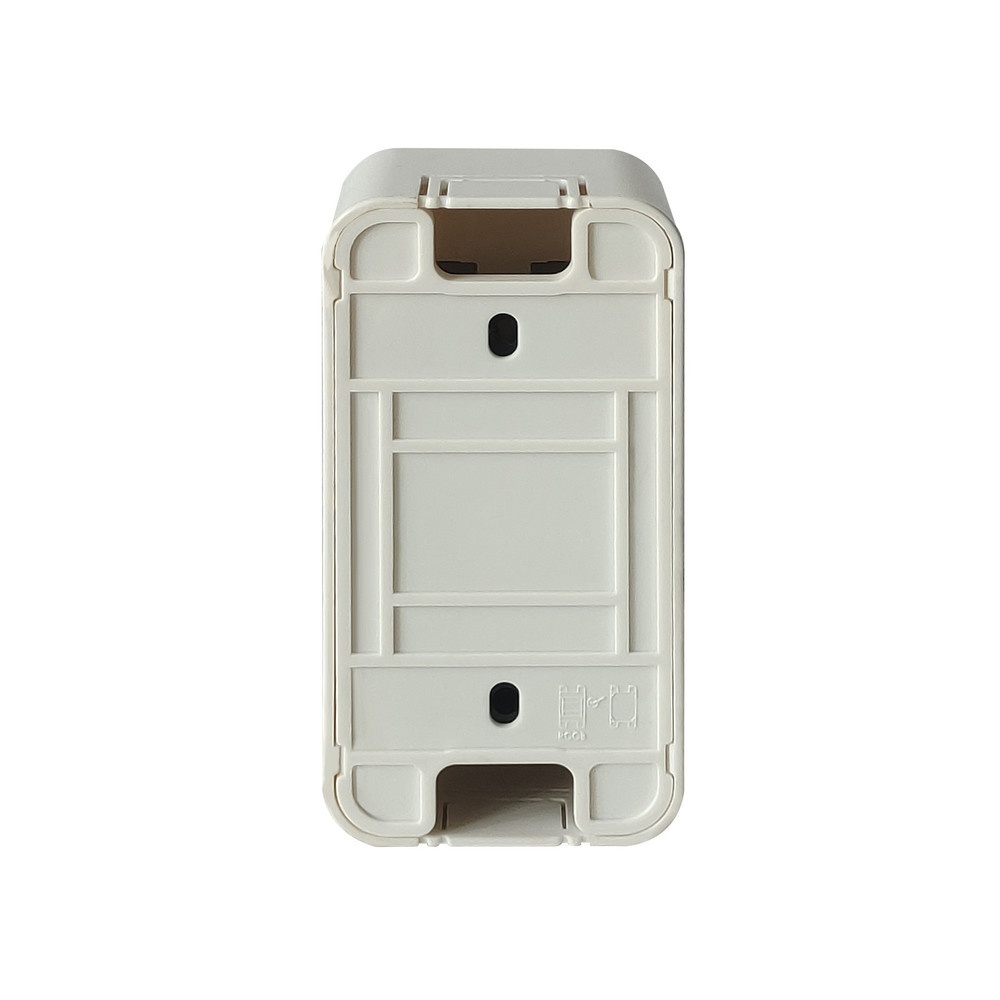

4. ที่ตัวฐานกล่อง ทำการเปิดช่องร้อยสายไฟ (Breakout) ตามทิศทางที่สายไฟจะเข้ามา

ขั้นตอนที่ 2: เดินสายไฟและยึดฐานกล่อง

1. เดินสายไฟ (L, N, G) มายังจุดติดตั้ง ร้อยสายผ่านช่องที่เปิดไว้เข้ามาในฐานกล่อง
2. นำฐานกล่องไปทาบกับผนัง แล้วขันสกรูยึดให้แน่นหนากับพุกที่ฝังไว้

ขั้นตอนที่ 3: การต่อสายไฟเข้าเบรกเกอร์ (Wiring) - หัวใจสำคัญ

1. ปอกฉนวนปลายสายไฟ L และ N (ขนาด 2.5 sq.mm.) ให้มีความยาวพอเหมาะ (ประมาณ 1-1.5 ซม.) ระวังอย่าให้มีเส้นฝอย
2. นำตัวเบรกเกอร์ 15A มาทำการต่อสาย:
   • ฝั่งไฟเข้า (LINE) - ด้านบน:
     • ต่อสายมีไฟ (L) จากแหล่งจ่าย เข้าขั้ว L ด้านบน
     • ต่อสายนิวทรูล (N) จากแหล่งจ่าย เข้าขั้ว N ด้านบน
   • ฝั่งไฟออก (LOAD) - ด้านล่าง:
     • ต่อสายไฟ (L) ที่จะไปยังอุปกรณ์ เข้าขั้ว L ด้านล่าง
     • ต่อสายนิวทรูล (N) ที่จะไปยังอุปกรณ์ เข้าขั้ว N ด้านล่าง
3. สำคัญมาก: ใช้ไขควงขันสกรูที่ขั้วต่อสายไฟทั้ง 4 จุดให้ "แน่นหนา" เพื่อป้องกันความร้อนสะสม
4. (ถ้ามีสายดิน G ให้ต่อเข้ากับจุดต่อสายดินของอุปกรณ์ไฟฟ้าโดยตรง หรือจุดพักสายดินถ้ามี)

ขั้นตอนที่ 4: ประกอบชุดและตรวจสอบ

1. เมื่อต่อสายเสร็จแล้ว ให้นำตัวเบรกเกอร์ไปยึดเข้ากับฐานกล่องด้วยสกรูที่ให้มา
2. จัดเก็บสายไฟภายในกล่องให้เรียบร้อย ไม่ให้เบียดกันเกินไป
3. นำฝาครอบหน้าสีดำมาปิดประกบเข้ากับฐานกล่อง แล้วขันสกรูยึดฝาให้แน่น

ขั้นตอนที่ 5: ทดสอบการใช้งาน (Testing)

1. ไปเปิดเมนเบรกเกอร์หลักที่ตู้ไฟ
2. กลับมาที่ชุดเบรกเกอร์ GPBB-115 ลองโยกก้านสวิตช์ขึ้น (ON)
3. ตรวจสอบว่าเครื่องใช้ไฟฟ้าในวงจรนั้นทำงานปกติหรือไม่ ถ้าทำงานปกติถือว่าการติดตั้งเสร็จสมบูรณ์

ขอบเขตการรับประกัน (Coverage)
การรับประกันมักครอบคลุมความเสียหายที่เกิดขึ้นภายใต้เงื่อนไขดังนี้:

ความบกพร่องที่เกิดจากกระบวนการผลิตของโรงงาน
ความบกพร่องของวัสดุชิ้นส่วนที่ไม่ได้มาตรฐานจากผู้ผลิต
การใช้งานอุปกรณ์ภายใต้สภาพแวดล้อมปกติ และถูกต้องตามวัตถุประสงค์การใช้งานที่ระบุไว้ในคู่มือ
ข้อยกเว้นการรับประกัน (Exclusions - สิ่งที่ไม่ครอบคลุม)
การรับประกันจะถือเป็นที่สิ้นสุด หรือไม่ครอบคลุมในกรณีต่อไปนี้:

การติดตั้งไม่ถูกต้อง: ติดตั้งผิดวิธี ไม่ได้มาตรฐาน หรือไม่ได้ดำเนินการโดยช่างไฟฟ้าผู้ชำนาญ (เช่น การเข้าสายไฟผิดขั้ว, การขันสกรูหลวมจนเกิดความร้อนไหม้ละลาย)
การใช้งานผิดประเภท: นำไปใช้งานเกินกำลังพิกัดที่ระบุ (Overload) อย่างต่อเนื่อง (เช่น ใช้เบรกเกอร์ 15A คุมโหลดที่กินไฟ 25A จนพังเสียหาย)
การดัดแปลงแก้ไข: มีการแกะ งัดแงะ ดัดแปลง หรือซ่อมแซมตัวสินค้าโดยบุคคลที่ไม่ใช่ศูนย์บริการที่ได้รับการแต่งตั้ง
ภัยธรรมชาติและอุบัติเหตุ: ความเสียหายจากไฟไหม้, น้ำท่วม, ฟ้าผ่า, แผ่นดินไหว, สัตว์เข้าไปกัดแทะ, หรือการตกหล่นกระแทกแตกหักจากการขนย้ายหรือติดตั้ง
การเสื่อมสภาพตามการใช้งาน: รอยขีดข่วน ซีดจาง หรือการสึกหรอตามปกติของการใช้งาน

ข้อควรบำรุงรักษาและการตรวจสอบ (Maintenance & Inspection Guidelines)

⚠️ ข้อควรระวังด้านความปลอดภัยสูงสุด:

• การตรวจสอบภายนอกสามารถทำได้ด้วยตาเปล่า
• แต่หากจำเป็นต้องเปิดฝากล่อง หรือขันสกรูยึดสายไฟ ต้องทำการ"ตัดกระแสไฟฟ้าจากเมนหลัก" ก่อนทุกครั้ง ห้ามทำขณะมีไฟเด็ดขาด
• หากพบความผิดปกติที่ร้ายแรง ควรเรียกช่างไฟฟ้าผู้ชำนาญมาดำเนินการแก้ไข

1. การตรวจสอบด้วยตาเปล่า (Visual Inspection) - ทำได้สม่ำเสมอ

หมั่นสังเกตสภาพภายนอกของชุดเบรกเกอร์สีดำของคุณอย่างน้อยเดือนละครั้ง:

• ร่องรอยความเสียหายทางกายภาพ:
  • ดูกล่องครอบและตัวเบรกเกอร์ว่ามีรอยแตกร้าว บิ่น หรือแตกหักหรือไม่ โดยเฉพาะบริเวณจุดยึดสกรู
• ร่องรอยการไหม้หรือความร้อนสูง:
  • แม้ตัวเครื่องจะเป็นสีดำ แต่หากเกิดความร้อนสูงภายใน พลาสติกอาจมีลักษณะ บิดเบี้ยวผิดรูป, ผิวสัมผัสด้านขรุขระกลายเป็นมันเงาเฉพาะจุด, หรือมีเขม่าควันเกาะบริเวณขอบ หากพบอาการเหล่านี้ให้รีบเรียกช่างมาตรวจสอบทันที
• ความแน่นหนา:
  • ลองจับตัวกล่องครอบดูเบาๆ ว่ายังยึดติดกับผนังแน่นดีหรือไม่ ไม่ควรโยกคลอน

2. การดูแลความสะอาด (Cleaning)

• ฝุ่นละออง:
  • หากมีฝุ่นจับเกาะหนาที่ตัวกล่องหรือร่องสวิตช์ ให้ใช้ ผ้าแห้งสะอาด หรือแปรงขนอ่อนปัดฝุ่นออก
  • ห้าม! ใช้น้ำ ผ้าเปียก หรือน้ำยาเคมีทำความสะอาดฉีดพ่นลงไปที่ตัวเบรกเกอร์โดยตรงเด็ดขาด เพราะอาจทำให้ไฟช็อตได้
• แมลงและสัตว์เลื้อยคลาน:
  • คอยสังเกตว่ามีมด จิ้งจก หรือแมลงเข้าไปทำรังบริเวณช่องร้อยสายไฟหรือไม่ เพราะซากสัตว์เหล่านี้อาจเป็นสื่อนำไฟฟ้าทำให้เกิดการลัดวงจรได้

3. การทดสอบการทำงานทางกล (Mechanical Testing) - ทุก 1-3 เดือน

เพื่อให้แน่ใจว่ากลไกภายในไม่ฝืดเคืองและพร้อมทำงานเมื่อเกิดเหตุฉุกเฉิน:

• ทดสอบการโยกสวิตช์ (Manual Toggle Test):
  • ลองโยกก้านสวิตช์สีดำขึ้น (ON) และลง (OFF) สัก 2-3 ครั้ง
  • การโยกควรให้ความรู้สึกที่มั่นคง แข็งแรง มีเสียงดัง"คลิก" ชัดเจน ไม่ควรรู้สึกฝืดเกินไปหรือหลวมคลอน

4. การตรวจสอบขั้นสูง (Advanced Inspection) - ควรทำโดยช่างไฟฟ้า ปีละ 1 ครั้ง

นี่คือการบำรุงรักษาที่สำคัญที่สุดเพื่อป้องกันไฟไหม้:

• การตรวจสอบความแน่นของจุดต่อสาย (Terminal Tightness Check):
  • ต้องตัดไฟเมนก่อนเท่านั้น!
  • ให้ช่างเปิดฝากล่องออกมา แล้วใช้ไขควงตรวจสอบขันสกรูที่ขั้วต่อสายไฟทั้ง 4 จุดของเบรกเกอร์ว่ายังแน่นหนาดีอยู่หรือไม่
  • เหตุผล: เมื่อใช้งานไปนานๆ ความร้อนจากการไหลของกระแสไฟอาจทำให้โลหะขยายและหดตัว จนสกรูคลายตัวหลวมได้ ซึ่งเป็นสาเหตุหลักของการเกิดความร้อนสะสมจนเบรกเกอร์ไหม้

การใช้งาน (Usage Guide)

V.E.G. ชุดเซฟตี้เบรกเกอร์ รุ่น GPBB-115 (15A สีดำทั้งชุด)

ชุดนี้ออกแบบมาให้ใช้งานง่าย ทำหน้าที่เป็นทั้งสวิตช์เปิด-ปิดไฟ และอุปกรณ์ป้องกันภัยในจุดเดียว ด้วยดีไซน์สีดำที่สวยงามกลมกลืน

1. การใช้งานพื้นฐาน (Basic Operation)

• การเปิดใช้งาน (ON):

  • เมื่อต้องการจ่ายไฟให้อุปกรณ์ไฟฟ้า (เช่น เปิดแอร์, จะอาบน้ำอุ่น) ให้ใช้นิ้วโยกก้านสวิตช์สีดำ "ขึ้น" ไปที่ตำแหน่ง ON
  • กระแสไฟจะไหลผ่านไปยังเครื่องใช้ไฟฟ้าให้พร้อมทำงาน

• การปิดใช้งาน (OFF):

  • เมื่อเลิกใช้งาน, ต้องการซ่อมบำรุงอุปกรณ์, หรือไม่อยู่บ้านนานๆ ให้โยกก้านสวิตช์สีดำ "ลง" มาที่ตำแหน่ง OFF
  • เพื่อตัดกระแสไฟออกจากวงจร เพิ่มความปลอดภัยและประหยัดพลังงาน

2. การทำงานอัตโนมัติเมื่อเกิดเหตุฉุกเฉิน (Automatic Protection)

นี่คือหน้าที่สำคัญของ"เซฟตี้เบรกเกอร์" หากเกิดความผิดปกติทางไฟฟ้า ก้านสวิตช์จะ ดีดลงมาที่ตำแหน่ง OFF หรือกึ่งกลางโดยอัตโนมัติ

สาเหตุที่ทำให้เบรกเกอร์ตัดไฟ:

1. ใช้ไฟเกินพิกัด (Overload): เมื่อมีการใช้กำลังไฟรวมกันในวงจรนั้นเกินกว่า 15 แอมป์ (ประมาณ 3,300 วัตต์) อย่างต่อเนื่อง เบรกเกอร์จะตัดก่อนที่สายไฟจะร้อนจนไหม้
2. ไฟฟ้าลัดวงจร (Short Circuit): เมื่อเกิดการช็อตในระบบ เช่น สายไฟเปื่อยจนทองแดงแตะกัน หรืออุปกรณ์ภายในเครื่องใช้ไฟฟ้าเสียหายรุนแรง

3. ข้อปฏิบัติเมื่อเบรกเกอร์ตัดไฟ (Resetting Procedure)

หากก้านสวิตช์ดีดลงมาเอง อย่าเพิ่งรีบโยกกลับขึ้นไปทันที ให้ทำตามขั้นตอนดังนี้:

1. หาสาเหตุ: ตรวจสอบดูว่าเปิดเครื่องใช้ไฟฟ้าหลายอย่างพร้อมกันจนเกินกำลังหรือไม่ หรือมีอุปกรณ์ตัวไหนมีอาการผิดปกติ มีกลิ่นไหม้ หรือเปียกน้ำ
2. แก้ไขเบื้องต้น: ปิดสวิตช์หรือถอดปลั๊กเครื่องใช้ไฟฟ้าที่คาดว่าเป็นสาเหตุออกก่อน
3. ลองเปิดใหม่: เมื่อแก้ไขแล้ว ให้ลองโยกก้านสวิตช์กลับขึ้นไปที่ ON
   • ถ้าใช้งานได้ปกติ แสดงว่าอาจเกิดจากการใช้ไฟเกินชั่วคราว
   • ถ้าโยกขึ้นแล้วตัดลงทันที: ห้ามฝืนเปิดใช้งานต่อเด็ดขาด แสดงว่ายังมีปัญหาลัดวงจรอยู่ ควรเรียกช่างไฟฟ้ามาตรวจสอบ

4. ขอบเขตการใช้งานที่เหมาะสม (Suitable Applications for 15A)

พิกัดกระแส 15 แอมป์ (15A) เป็นขนาดมาตรฐานที่ครอบคลุมการใช้งานส่วนใหญ่ในบ้าน เหมาะสำหรับ:

• ✅ เครื่องปรับอากาศ (แอร์): ขนาด 9,000 - 13,000 BTU
• ✅ เครื่องทำน้ำอุ่น: ขนาดมาตรฐาน ไม่เกิน 3,500 วัตต์
• ✅ วงจรปลั๊กไฟทั่วไป: ในห้องนอน ห้องนั่งเล่น สำหรับเสียบทีวี, พัดลม, คอมพิวเตอร์, โคมไฟ
• ✅ ปั๊มน้ำอัตโนมัติ ประจำบ้าน

ข้อควรบำรุงรักษาและการตรวจสอบ (Maintenance & Inspection Guidelines)

⚠️ ข้อควรระวังด้านความปลอดภัยสูงสุด:

• การตรวจสอบภายนอกสามารถทำได้ด้วยตาเปล่า
• แต่หากจำเป็นต้องเปิดฝากล่อง หรือขันสกรูยึดสายไฟ ต้องทำการ"ตัดกระแสไฟฟ้าจากเมนหลัก" ก่อนทุกครั้ง ห้ามทำขณะมีไฟเด็ดขาด
• หากพบความผิดปกติที่ร้ายแรง ควรเรียกช่างไฟฟ้าผู้ชำนาญมาดำเนินการแก้ไข

1. การตรวจสอบด้วยตาเปล่า (Visual Inspection) - ทำได้สม่ำเสมอ

หมั่นสังเกตสภาพภายนอกของชุดเบรกเกอร์สีดำของคุณอย่างน้อยเดือนละครั้ง:

• ร่องรอยความเสียหายทางกายภาพ:
  • ดูกล่องครอบและตัวเบรกเกอร์ว่ามีรอยแตกร้าว บิ่น หรือแตกหักหรือไม่ โดยเฉพาะบริเวณจุดยึดสกรู
• ร่องรอยการไหม้หรือความร้อนสูง:
  • แม้ตัวเครื่องจะเป็นสีดำ แต่หากเกิดความร้อนสูงภายใน พลาสติกอาจมีลักษณะ บิดเบี้ยวผิดรูป, ผิวสัมผัสด้านขรุขระกลายเป็นมันเงาเฉพาะจุด, หรือมีเขม่าควันเกาะบริเวณขอบ หากพบอาการเหล่านี้ให้รีบเรียกช่างมาตรวจสอบทันที
• ความแน่นหนา:
  • ลองจับตัวกล่องครอบดูเบาๆ ว่ายังยึดติดกับผนังแน่นดีหรือไม่ ไม่ควรโยกคลอน

2. การดูแลความสะอาด (Cleaning)

• ฝุ่นละออง:
  • หากมีฝุ่นจับเกาะหนาที่ตัวกล่องหรือร่องสวิตช์ ให้ใช้ ผ้าแห้งสะอาด หรือแปรงขนอ่อนปัดฝุ่นออก
  • ห้าม! ใช้น้ำ ผ้าเปียก หรือน้ำยาเคมีทำความสะอาดฉีดพ่นลงไปที่ตัวเบรกเกอร์โดยตรงเด็ดขาด เพราะอาจทำให้ไฟช็อตได้
• แมลงและสัตว์เลื้อยคลาน:
  • คอยสังเกตว่ามีมด จิ้งจก หรือแมลงเข้าไปทำรังบริเวณช่องร้อยสายไฟหรือไม่ เพราะซากสัตว์เหล่านี้อาจเป็นสื่อนำไฟฟ้าทำให้เกิดการลัดวงจรได้

3. การทดสอบการทำงานทางกล (Mechanical Testing) - ทุก 1-3 เดือน

เพื่อให้แน่ใจว่ากลไกภายในไม่ฝืดเคืองและพร้อมทำงานเมื่อเกิดเหตุฉุกเฉิน:

• ทดสอบการโยกสวิตช์ (Manual Toggle Test):
  • ลองโยกก้านสวิตช์สีดำขึ้น (ON) และลง (OFF) สัก 2-3 ครั้ง
  • การโยกควรให้ความรู้สึกที่มั่นคง แข็งแรง มีเสียงดัง"คลิก" ชัดเจน ไม่ควรรู้สึกฝืดเกินไปหรือหลวมคลอน

4. การตรวจสอบขั้นสูง (Advanced Inspection) - ควรทำโดยช่างไฟฟ้า ปีละ 1 ครั้ง

นี่คือการบำรุงรักษาที่สำคัญที่สุดเพื่อป้องกันไฟไหม้:

• การตรวจสอบความแน่นของจุดต่อสาย (Terminal Tightness Check):
  • ต้องตัดไฟเมนก่อนเท่านั้น!
  • ให้ช่างเปิดฝากล่องออกมา แล้วใช้ไขควงตรวจสอบขันสกรูที่ขั้วต่อสายไฟทั้ง 4 จุดของเบรกเกอร์ว่ายังแน่นหนาดีอยู่หรือไม่
  • เหตุผล: เมื่อใช้งานไปนานๆ ความร้อนจากการไหลของกระแสไฟอาจทำให้โลหะขยายและหดตัว จนสกรูคลายตัวหลวมได้ ซึ่งเป็นสาเหตุหลักของการเกิดความร้อนสะสมจนเบรกเกอร์ไหม้
